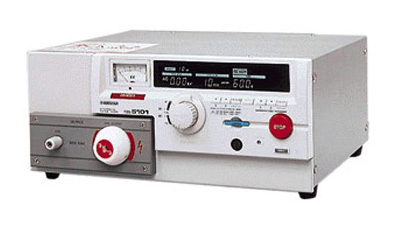

[KIKUSUI] TOS5101 / AC/DC 내전압 시험기(10kV)
- AC/DC10kV (트랜스 용량 500VA) - AC/DC5kV (트랜스 용량 500VA) - AC5kV (트랜스 용량 500VA) - AC3kV (간이 형)
판매가격 : 전화상담문의
제조사 : KIKUSUI
브랜드 : KIKUSUI [브랜드바로가기]
구매수량

AC/DC10kV (트랜스 용량 500VA)
AC/DC5kV (트랜스 용량 500VA)

AC5kV (트랜스 용량 500VA)
AC3kV (간이 형)



라인업

TOS5101

TOS5101 AC/DC10kV, 내전압 시험기
TOS5051 판매 종료 AC/DC5kV, 내전압 시험기
TOS5050 판매 종료 AC5kV, 내전압 시험기
TOS5030 판매 종료 AC3kV, 내전압 시험기

개요 (TOS5101/TOS5051/TOS5050)

TOS5000 시리즈는 각종 안전 규격에 따라 전자 기기 · 전자 부품의 내전압 시험을 행하기위한 전용 시험기입니다. 디스플레이에 고휘도의 대형 형광 표시 관을 채용하여 기존과 비교하여 측정 값, 상태, 판정 결과 등의 정보가 매우보기 쉬워지고 있습니다.
양부 판정 기능은 윈도우 콤퍼레이터 방식을 채용 해, 패널면에서 설정 한 상한 기준치 이상의 누설 전류를 검출했을 경우는 물론 더 낮은 기준치 이하의 전류를 검출 한 경우에도 FAIL 판정을 낼 수 있도록 테스트 리드의 단선 · 접촉 불량까지 포함한 시험 실행이 가능합니다.
시작 / 정지 작업을 원격 컨트롤 할 수있어 판정 결과의 출력 기능과 함께 사용하여 테스트 자동화, 성력화를 도모 할 수 있습니다. 또한 부주의 한 조작이나 사고를 방지하기 위해 키 잠금 기능, 연동 기능, 삽입구를 좁힌 고압 출력 단자, 대형 DANGER 램프, 피 시험 물의 전하를 제거하는 자동 방전 기능 (DC시에 기능 : TOS5101/TOS5051)를 장착하는 등 높은 안전성과 신뢰성을 실현하고 있습니다. ※ 일반적으로 피 측정 물의 용량 값이 전압 의존성이있는 경우 (고유 전율 계 세라믹 콘덴서 등) 파형 왜곡이 발생하는 경우가 있기 때문에주의 해주십시오.

특징 (TOS5101/TOS5051/TOS5050)

  • 각종 안전 규격에 준거
  • DC 출력도 가능 ※
  • 대형 컬러 디스플레이 (형광 표시 관)
  • 디지털 전압계 · 전류계
  • 디지털 타이머
  • 양부 판정은 윈도우 콤퍼레이터 방식을 채용
  • 각종 원격 제어 기능 장착
  • 각종 신호 출력 기능
  • 자동 방전 기능 (DC시) ※
  • 제로 투입 스위치 탑재
  • 소형화 (당사 대비 약 1 / 2)

※ TOS5050는 제외

특징 · 개요 (TOS5030)

TOS5030은 AC 출력 3kV/10mA의 AC 전용 내전압 시험기입니다. 본 제품은 간이 형이면서 제로 투입 스위치를 탑재 해, 스타트 / 스톱 조작의 원격 제어 기능, FAIL 신호 출력 기능 등을 장비하고 있습니다.

  • 소형 · 경량 (약 4.8kg)
  • 제로 투입 스위치 탑재

※ TOS5030는 간이 시험용이고 안전 규격에 준거하고 있지 않습니다





사양

■ 시험 전압
AC 및 DC (TOS5101, TOS5051) / AC 전용 (TOS5050, TOS5030)

인가 전압 0-5 / 0 ~ 10kV (TOS5101)
0 ~ 2.5 / 0 ~ 5kV (TOS5051, TOS5050)
0 ~ 3kV (TOS5030)
최대 정격 출력 TOS5101 AC : 500VA/10kV · 50mA
DC : 50W/10kV · 5mA
TOS5051 AC : 500VA/5kV · 100mA
DC : 50W/5kV · 10mA
TOS5050 AC : 500VA/5kV · 100mA
TOS5030 AC : 30VA/3kV · 10mA
※ 참고 : 전류 상한 기준치 및 주위 온도에 의해 연속 출력 시간이 제한 될 수 있습니다.
변압기 용량 500VA (TOS5101, TOS5051, TOS5050)
30VA (TOS5030)
파형 상용 전원 파형
전압 변동률 15 % 이하 (최대 정격 부하 → 무부하에서)
스위칭 제로 투입 스위치 사용
리플 (DC) TOS5101 10kV 무부하 100Vp-p (TYP)
최대 정격 출력 200Vp-p (TYP)
TOS5051 5kV 무부하 50Vp-p (TYP)
최대 정격 출력 100Vp-p (TYP)
■ 출력 전압계
디지털 전압계 풀 스케일 AC / DC 5kV fs / 10kV fs (TOS5101)
AC / DC 2.5kV fs / 5kV fs (TOS5051)
AC 2.5kV fs / 5kV fs (TOS5050)
정확도 ± 1.5 % fs
아날로그 전압계 풀 스케일 AC / DC 10kV fs (TOS5101)
AC / DC 5kV fs (TOS5051)
AC 5kV fs (TOS5050)
AC 3kV fs (TOS5030)
정확도 ± 5 % fs
■ 디지털 전류계 (TOS5030는 제외)
정확도 상한 기준치의 ± (5 % +20 μA)
■ 양부 판정 기능
TOS5101
TOS5051
TOS5050
윈도우 콤퍼레이터 방식
○ FAIL 판정
● 상한 기준치 이상의 전류를 검출했을 경우
● 감지 한 전류 값이 하한 기준 이하인 경우
(FAIL 판정시에 FAIL 신호를 발생)
○ PASS 신호
● 설정 시간 경과 후 이상이 없으면
TOS5030 ○ FAIL 판정
● 기준치 이상의 전류를 검출 한 경우
(FAIL 판정시에 FAIL 신호를 발생)
상한 기준치 설정 범위 AC 0.1 ~ 55mA (TOS5101)
0.1 ~ 110mA (TOS5051, TOS5050)
DC 0.1 ~ 5.5mA (TOS5101)
0.1 ~ 11mA (TOS5051)
판정 기준치 0.5/1/2/5/10mA (TOS5030)
하한 기준치 설정 범위 AC 0.1 ~ 55mA (TOS5101)
0.1 ~ 110mA (TOS5051, TOS5050)
DC 0.1 ~ 5.5mA (TOS5101)
0.1 ~ 11mA (TOS5051)
판정 정확도 상한 기준치에 대해 : ± (5 % +20 μA)
TOS5030의 경우는 기준치에 대해 : ± 5 %
전류 감지 방법 전류 절대치를 적분하여 기준치와 비교
교정 순 저항 부하를 사용 정현파의 실효치로 교정
검색에 필요한
무부하 출력 전압
AC 50mA 설정에서 약 970V (TOS5101)
100mA 설정에서 약 460V (TOS5051, TOS5050)
10mA 설정에서 약 400V (TOS5030)
DC 5mA 설정에서 약 160V (TOS5101)
10mA 설정에서 약 100V (TOS5051)
■ 시험 시간 (TOS5030는 제외)
설정 범위 0.5 ~ 999s (타이머 오프 기능 부)
정확도 ± 20ms
■ 원격 제어 기능
스타트 / 스톱의 조작을 아래의 경우 컨트롤 할 수있다.
○ 옵션의 리모트 컨트롤 박스를 사용 때
○ 옵션 고전압 테스트 프로브를 사용 때
○ 릴레이 / 스위치 등의 메이크 접점으로 제어 할 때
○ 논리 소자 등에 의한로 액티브 제어 때 ■ 연동 기능 연동 신호 가 입력되면 시험이 수행 할 수없는 상태 [PROTECTION 상태가된다. (TOS5030는 제외) ■ 전원 100V ± 10 %, 50/60Hz  ※ 공장 옵션은 공칭 전압 110V, 120V, 220V, 230V, 240V에 대응할 수 있습니다. ■ 소비 전력




옵션 ※ 가격은 당사 표준 가격입니다

내전압 시험 기용 고전압 테스트 리드

TL01-TOS

TL01-TOS ¥ 7,000 (¥ 7,350) Amazon 구매


케이블 길이 : 1.5m / 최대 사용 전압 : 5kV
(부속품과 동등 품)

TL02-TOS

TL02-TOS ¥ 9,000 (¥ 9,450) Amazon 구매


케이블 길이 : 3m / 최대 사용 전압 : 5kV

TL03-TOS

TL03-TOS¥ 12,500 (세금 포함 ¥ 13,125)


케이블 길이 : 1.5m / 최대 사용 전압 : 10kV
(TOS5101 부속품과 동등 품)

내전압 시험 기용 고전압 테스트 프로브

핸디 타입의 내전압 시험 프로브입니다. 그립을 잡는 것으로 프로브 본체의 테스트 스위치를 누를 구조로되어 있습니다.

HP01A-TOS

HP01A-TOS ¥ 33,500 (세금 포함 ¥ 35,175)


케이블 길이 : 1.8m / 최대 사용 전압 : AC4kV (RMS) · DC5kV

HP02A-TOS

HP02A-TOS ¥ 35,500 (세금 포함 ¥ 37,275)


케이블 길이 : 3.5m / 최대 사용 전압 : AC4kV (RMS) · DC5kV

원격 제어 상자

테스트 설정 / 재설정 작업을 원격 제어 할 수 있습니다.

RC01-TOS

RC01-TOS ¥ 17,000 (세금 포함 ¥ 17,850)


한 손 조작
치수 : 200W × 70H × 39Dmm / 부속 케이블 길이 : 1.5m

RC02-TOS

RC02-TOS ¥ 20,000 (세금 포함 ¥ 21,000) Amazon 구매


양손 조작
치수 : 330W × 70H × 39Dmm / 부속 케이블 길이 : 1.5m

경고등 장치

내전압 시험기 시험 중 표시 경고등 장치입니다.

PL01-TOS

PL01-TOS ¥ 35,000 (세금 포함 ¥ 36,750) Amazon 구매


PL01-TOS는 AC100V 입력 또는 메이크 접점 신호로 ON / OFF 할 수 있습니다.

버저 장치

내전압 시험기에 내장되어있는 비퍼에서 볼륨이 부족한 경우에 사용하는 초인종 단위입니다.

BZ01-TOS

BZ01-TOS ¥ 13,000 (세금 포함 ¥ 13,650)


BZ01-TOS는 AC100V 입력 또는 메이크 접점 신호로 ON / OFF 할 수 있습니다.
